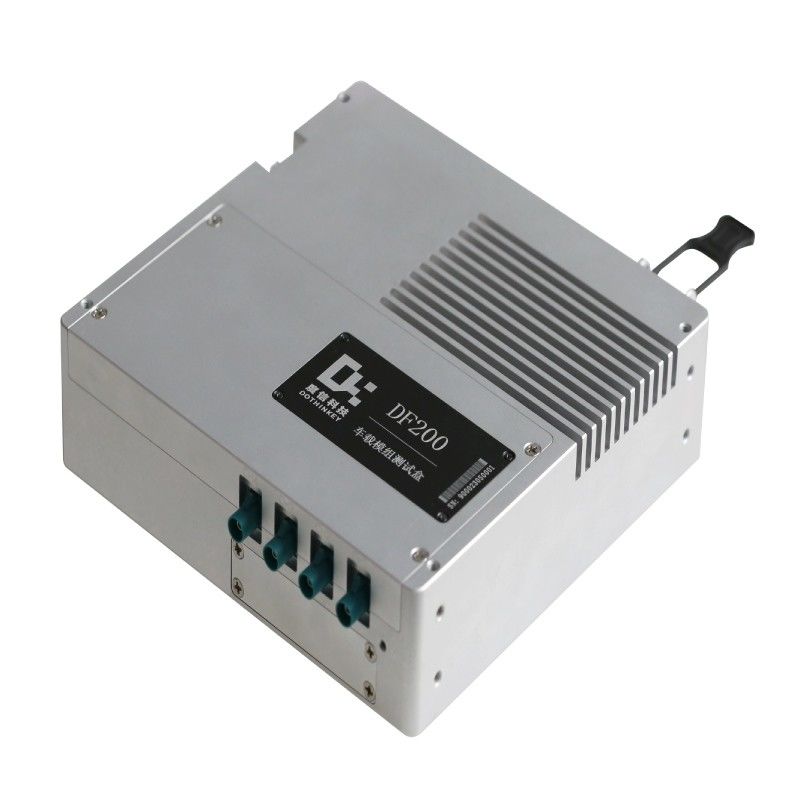

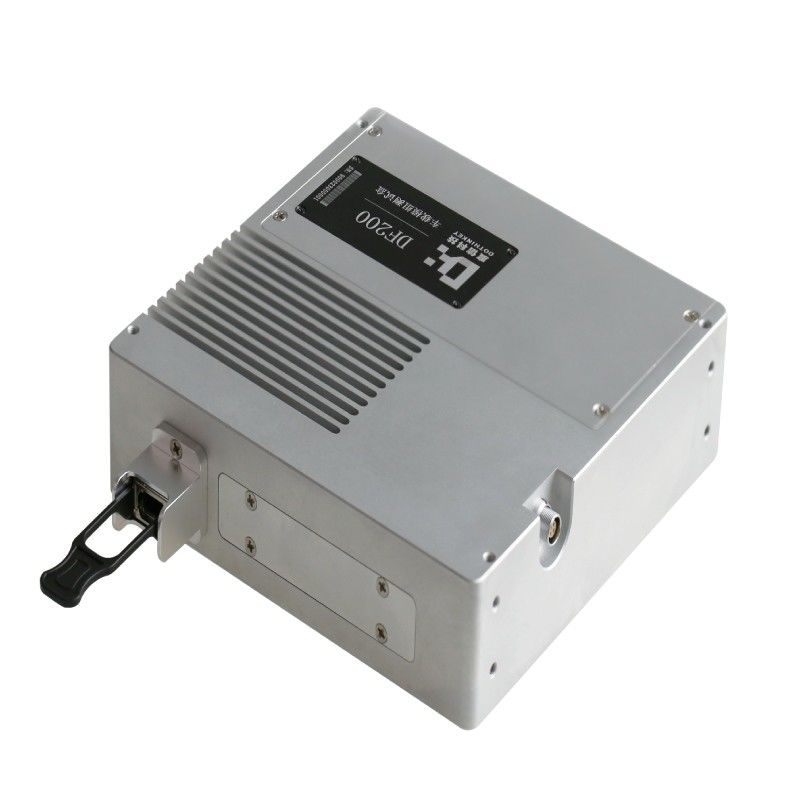

DF200 Dothinkey Image Frame Grabber Untuk Tes EMC Modul Otomotif

DF200 Image Grabber Untuk Tes Modul Otomotif EMC

1. Pilih saluran 1-4;
2. Pengaturan sumber daya modul 0,8-18V;
3. Pemantauan saat ini, frame rate / error frame display, statistik kesalahan link, statistik kesalahan dekoding;
4. Menangkap dan menyimpan seluruh gambar dari setiap saluran, didukung oleh POC;
5Solusi pemisahan yang fleksibel sesuai kebutuhan (untuk modul mobil seri MAXIM/TI, kompatibel dengan sebagian besar modul skema serialisasi yang saat ini tersedia di pasar)
6Mendukung komunikasi serat optik 40G (menggunakan satu sampai empat kabel serat optik, kompatibel dengan kartu 10G, dan bandwidth ditentukan oleh jumlah port 10G yang terhubung)
Keputusan)
7. Mampu mendukung pengujian EMC modul otomotif pada tingkat spesifikasi otomotif (asalkan modul otomotif itu sendiri dapat melewati tingkat spesifikasi otomotif EMC).

Hasil Uji EMC untuk Proyek Kamera Otomotif

BCI: Lulus Tingkat 2

ESD: Pelepasan langsung: 1 pelepasan kontak: ±15KV; 2Pelepasan udara: ±25KV

Pelepasan tidak langsung: 1 pelepasan pelat kopling: ± 25KV

Anti interferensi kopling sementara: denyut cepat: +100V/us, -150V/us

RE: Lulus tingkat kelas 5; saluran frekuensi uji: 300MHz-2.5GHz
