Papan Deserializer Kartu Grabber Gambar Multi Fungsi

Papan deserializer multi-fungsi

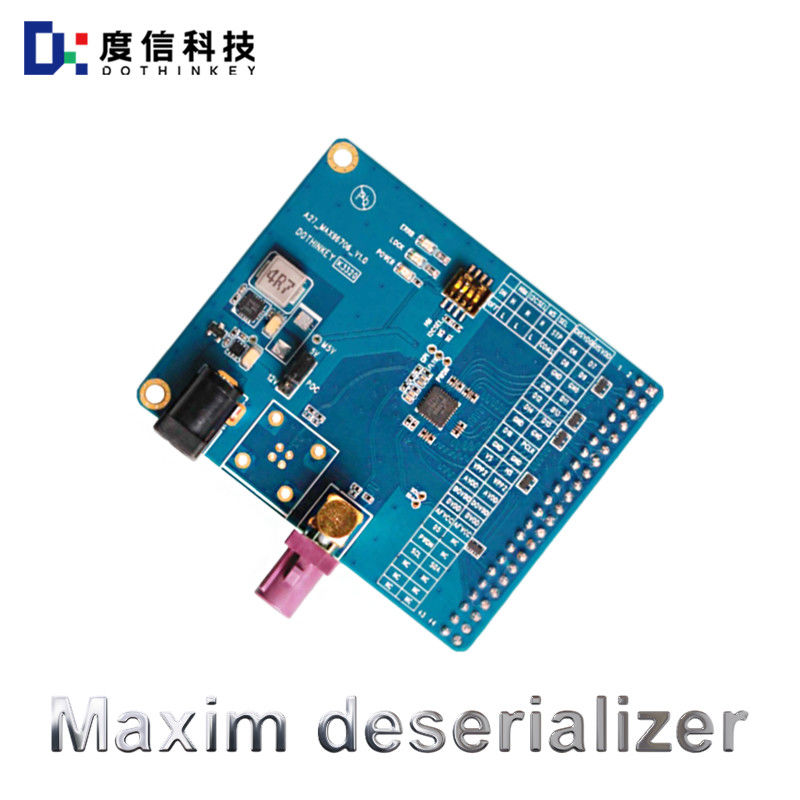

Dothinkey's A27 MAX96706 Multi-Function Deserializer Board

Harus dibaca sebelum digunakan:

Tentang sumber daya P0C: Papan Deserializer ini hanya menyediakan SV dan 12V dua tegangan bagi pengguna untuk memilih untuk sumber daya POC,pengaturan default pabrik kami untuk output SV, pengguna harus menggunakan tutup jumper untuk memilih tegangan catu daya yang tepat sesuai dengan persyaratan tegangan modul yang sedang diuji sebelum digunakan, silakan hubungi kami untuk pengaturan tutup jumper.

Sumber daya chip deserializer board: MAX96706 membutuhkan sumber daya eksternal (IWDVDD, AVDD, DOVDD) pada board deserializer ini, sumber daya tiga arah harus disediakan oleh Image Grabber,dimana DVDD dan AVDD harus dipasang di terminal AP yang ditetapkan pada 1.8V DOVDD sesuai dengan kebutuhan untuk diatur dalam kisaran 1,8-3,3V, operasi peta, Anda harus memastikan bahwa pengaturan tegangan tidak melebihi batas yang ditentukan,dan pengaturan tegangan dari beberapa saluranPengaturan tegangan dari beberapa sirkuit tidak boleh melebihi kisaran yang ditentukan untuk menghindari kerusakan chip MAX96706.

Tentang antarmuka: Papan Deserializer ini memiliki antarmuka DVP 2X22PIN, yang didedikasikan untuk tabrakan dengan seri produk MU960 yang mendukung DVP.

Menurut informasi resmi MAX96706, MAX96706 pada prinsipnya digunakan untuk dipasangkan dengan serialiser MAX96705-MAX96711,dan juga dapat digunakan dengan serialiser GMSL lainnya untuk menerapkan operasi interaktif, namun ada beberapa pembatasan yang harus dicatat pada saat ini, sebelum digunakan,Pengguna harus mengikuti persyaratan DATASHEET resmi dari mitra MAXM dan situs web resmi dari tips QA dengan hati-hati. desain.

Setiap kali saklar DIP dari papan Deserializer diatur, papan perlu dihidupkan kembali untuk membuat pengaturan saat ini berlaku.
