DVP PCLK HSYNC Papan Sensor Gambar Dothinkey Papan Dekoder

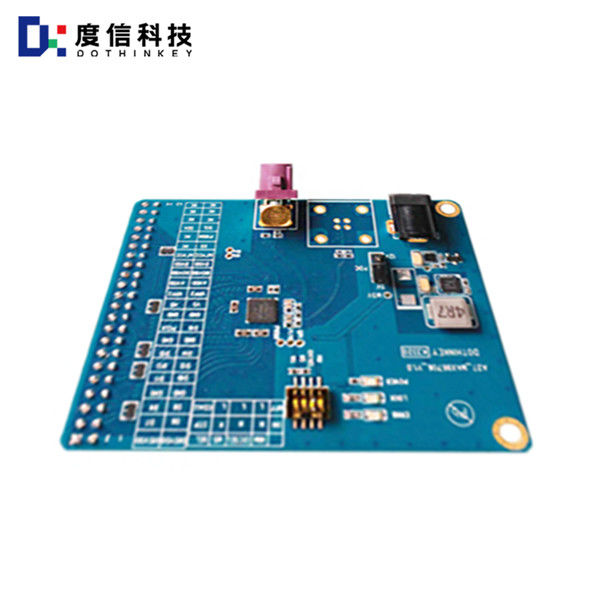

Papan sensor gambar A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Apa output sinyal DVP?

DVP (Digital Video Port) adalah antarmuka output sensor tradisional dengan mode output paralel, lebar bit data antarmuka DVP dapat 8bit, 10bit, 12bit, atau 16bit, menggunakan sinyal tingkat CMOS,dan kecepatan maksimum adalah sekitar 96MHz.Tingkat maksimum adalah sekitar 96MHz.

Sinyal utama antarmuka DVP meliputi:
PCLK (Pixel Clock): jam piksel, setiap jam sesuai dengan satu data piksel.
HSYNC (Horizontal Synchronization): Sinyal sinkronisasi baris, digunakan untuk mengontrol transmisi data dari setiap baris.
VSYNC (Vertical Synchronization): sinyal sinkronisasi frame, digunakan untuk mengontrol transmisi data dari setiap frame.
DATA: data piksel, lebar bit yang tepat tergantung pada ISP atau dukungan baseband.

Karakteristik antarmuka DVP meliputi:
Output paralel: DVP menggunakan transmisi paralel, yang lebih lambat dan memiliki bandwidth yang lebih rendah.
Sinyal tingkat CMOS: sinyal tingkat CMOS digunakan sebagai pengganti sinyal diferensial.

Dalam prakteknya, antarmuka DVP biasanya digunakan untuk menghubungkan sensor gambar dan chip pemrosesan gambar (ISP) untuk transmisi dan pemrosesan data video.chip ISP akan memberikan input jam eksternal (MCLK atau XCLK), dan PLL di dalam sensor akan menghitung untuk menghasilkan PCLK, frekuensi yang ditentukan oleh besar gambar, frame rate dan resolusi.
