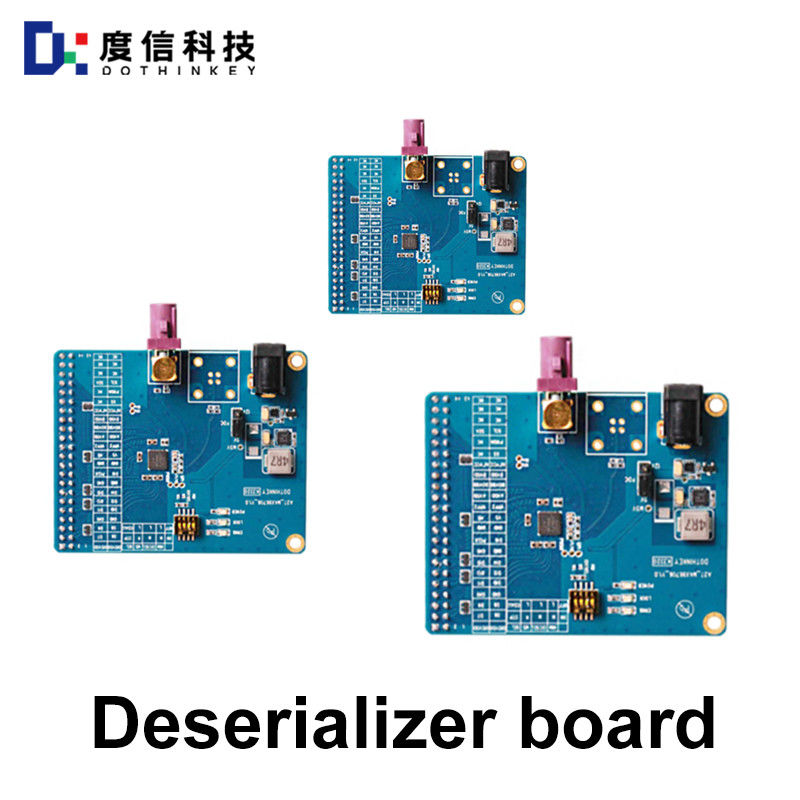

Papan Deserializer Dothinkey Manufaktur

Papan Deserializer Dothinkey Manufaktur

Industrial Deserializer board adalah perangkat pemrosesan sinyal, terutama digunakan untuk mengkonversi sinyal data mentah output dari sensor atau kamera menjadi gambar yang dapat dipecahkan atau perintah kontrol,yang banyak digunakan di bidang penglihatan mesin, deteksi otomatis, kontrol industri dan sebagainya Fungsi utamanya meliputi konversi protokol (misalnya MIPI CSI-2, LVDS), dekoding data (misalnya gambar RAW,format terkompresi) dan pengkondisian sinyal (eBerikut ini adalah penjelasan tentang prinsip-prinsip teknis, skenario aplikasi dan kasus-kasus khas:
I. Prinsip teknis dan fungsi papan deserializer industri
1Analisis protokol sinyal dan konversi
Jenis sinyal masukan: Papan deserializer biasanya menerima sinyal diferensial (misalnya mode HS dari MIPI CSI-2) atau sinyal paralel (misalnya antarmuka DVP), yang berisi data gambar mentah (misalnyaFormat RAW) atau output perintah kontrol dari modul kamera.
Pengolahan protokol: Misalnya untuk protokol MIPI CSI-2, papan Deserializer perlu menangani struktur berlapisnya (lapisan aplikasi, lapisan protokol, lapisan fisik),termasuk pengemasan/penghapusan paket data, koreksi kesalahan (misalnya, CRC) dan manajemen saluran. Ambil Dothinkey's Image Grabber sebagai contoh, ia menyadari dukungan mode CPHY LRTE melalui FPGA,yang memecahkan masalah bahwa chip khusus tradisional tidak dapat menghasilkan gambar karena keterbatasan versi protokol.
Output Interface: Data yang didekode ditransmisikan ke komputer atau komputer host melalui USB3.0, GigE Vision atau antarmuka HDMI, yang mendukung analisis atau penyimpanan gambar real-time.

2. Dekoding data dan pemrosesan gambar
Dekoding gambar RAW: Data RAW (misalnya format Bayer) output dari modul kamera perlu dikonversi ke format gambar standar (misalnya RGB,YUV) melalui papan Deserializer untuk analisis selanjutnya.Misalnya, Dothinkey UC930 Image Grabber mendukung deteksi arus presisi tinggi (minimal 10nA) dan mentransfer data diproses melalui antarmuka USB3.0.
Pemrosesan format kompresi: Beberapa papan Deserializer mendukung dekoding H secara real-time.264, H.265 dan pengkodean video lainnya, yang cocok untuk skenario yang membutuhkan aliran video resolusi tinggi (misalnya pemantauan 8K).

3. Kondisi Sinyal dan Optimasi
Penyaringan kebisingan: Mengurangi gangguan sinyal melalui sirkuit perangkat keras atau algoritma pemrosesan sinyal digital (DSP) untuk meningkatkan kualitas gambar.
Timing Alignment: Memastikan transmisi sinkronisasi data multi-saluran (misalnya, modul multi-kamera) untuk menghindari misalignment gambar.
