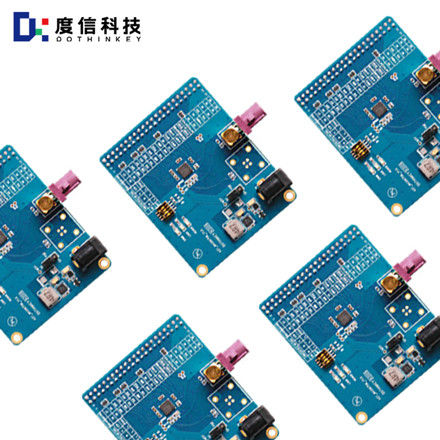

Fpd Link III Deserializer A27_MAX96706

Fpd link iii deserializer A27_MAX96706

Aplikasi papan Deserializer Industri dalam pengujian modul kamera ponsel.

1. Peran kunci dalam proses pengujian
Konversi protokol: sinyal diferensial kecepatan tinggi dari modul kamera ponsel (misalnyaInterface MIPI CSI-2) perlu dikonversi ke sinyal USB atau Ethernet oleh papan Deserializer untuk diproses oleh peralatan uji (e.g. komputer). Misalnya, Dothinkey's Image Grabber GQ4 mendukung antarmuka D/C-PHY, yang memungkinkan pengujian empat kamera yang disinkronkan melalui transmisi serat optik.
Analisis kualitas gambar: Setelah papan Deserializer mengkonversi data RAW menjadi gambar yang dapat ditampilkan, perangkat lunak pengujian (misalnya Imatest) menganalisis parameter seperti resolusi, kebisingan, distorsi, dll.,untuk memastikan bahwa modul sesuai dengan standar seperti ISO 12233 dan ISO 15739.
Verifikasi kompatibilitas protokol: Untuk protokol baru (misalnya CPHY V3.0), papan Deserializer perlu memverifikasi stabilitas komunikasi antara modul dan host.Dothinkey memperbarui firmware FPGA untuk mendukung mode CPHY LRTE dan memecahkan masalah transmisi yang disebabkan oleh sinyal LP frekuensi tinggi.

2. Skenario Uji yang Tipikal
Uji kamera 3D: Untuk modul cahaya terstruktur atau ToF, papan Deserializer perlu memproses sinyal drive laser (misalnyaVP20 Image Grabber mendukung pengukuran fotocurrent tingkat nA) dan data penerimaan gambar untuk memastikan akurasi pencitraan 3D.
Pengujian modul resolusi tinggi: Misalnya, papan Deserializer yang mendukung resolusi 8K (misalnyaRK3588 industri core board) dapat memproses 4320P video stream secara real time untuk memverifikasi kinerja bandwidth dari modul.
Tes Kolaborasi Multi-Kamera: Papan deserializer perlu memproses data dari beberapa kamera secara sinkron untuk memastikan bahwa pengerjaan gambar atau penglihatan stereo berfungsi dengan baik.

3. Integrasi dengan produk Dothinkey
Fungsi dekoding terintegrasi dengan Image Grabber: Dothinkey's Image Grabber (misalnya UC930) memiliki chip FPGA dan ASIC bawaan, yang mendukung switching otomatis antarmuka MIPI CSI-2 dan DVP,dan output data diproses melalui USB3.0.
Adaptasi Protokol Fleksibel: Dothinkey dengan cepat menyesuaikan fungsi baru, seperti mode CPHY LRTE, dengan persyaratan protokol dari produsen sensor yang berbeda dengan meningkatkan logika FPGA.

Industrial Deserializer board adalah komponen inti dari pengujian modul kamera ponsel, yang mencakup konversi protokol (misalnya MIPI CSI-2 ke USB), dekoding data (misalnyaRAW ke RGB) dan optimasi sinyal (e.g. penyaringan kebisingan).

Dothinkey dan vendor lain menggunakan teknologi FPGA untuk mewujudkan adaptasi protokol yang fleksibel dan mendukung resolusi tinggi,pengujian kolaboratif multi-kamera untuk memenuhi kebutuhan produksi massal dalam elektronik konsumen, elektronik otomotif dan bidang lainnya. Ketika memilih papan Deserializer, perlu untuk memilih papan Deserializer dengan antarmuka yang sesuai,Bandwidth dan kemampuan pemrosesan sesuai dengan skenario pengujian (e.misalnya kamera 3D, video 8K) dan persyaratan protokol (misalnya CPHY LRTE).
