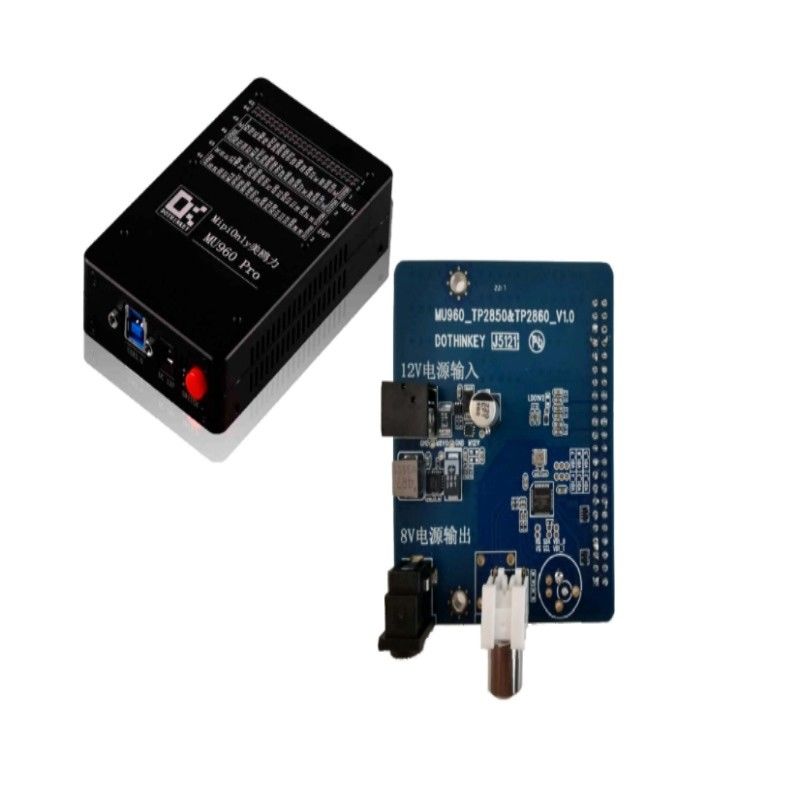

Deserializer Dekoding Grabber Card Dothinkey Gambar Grabber Card MU960

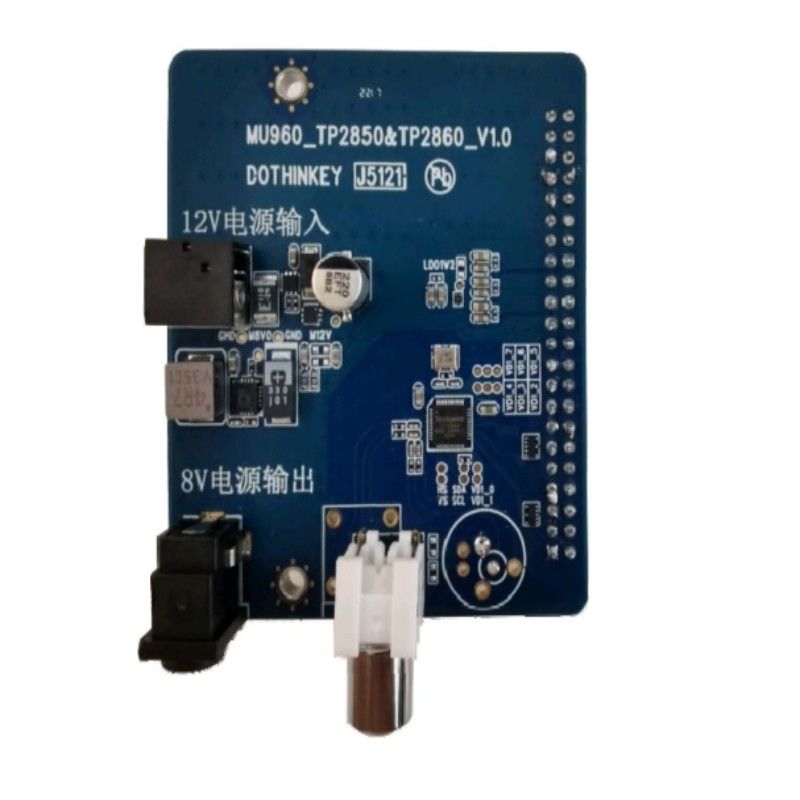

TP2860 Deserializer untuk Image Grabber MU960

Fitur:

1. Mendukung dekoding modul tipe AHD/TVI, cocok untuk solusi dekoding modul otomotif;
2. output sinyal MIPI, dikombinasikan dengan image grabber MU960/UC930 untuk mencapai pengambilan gambar dari modul otomotif.

Spesifikasi:

2. Perhatikan sebelum digunakan!!!
(1) Mengenai catu daya POC: catu daya POC dari deserializer ini dikonversi dari catu daya eksternal 12V ke tegangan kerja 8V melalui soket DC,jadi deserializer membutuhkan adaptor daya 12V / 1A eksternal terpisah.
(2) Mengenai catu daya chip deserializer: chip TP2860 pada deserializer ini membutuhkan tiga sumber daya eksternal.dan AVDD dari image grabber. DVDD harus dikonfigurasi menjadi 1.2V, DOVDD dapat dikonfigurasi menjadi 1.8V atau 3.3V, AVDD harus dikonfigurasi menjadi 3.3V. Sebelum beroperasi,diperlukan untuk memastikan bahwa semua pengaturan tegangan tidak melebihi kisaran yang ditentukan untuk menghindari kerusakan pada chip TP2860..
(3) Mengenai antarmuka: deserializer ini cadangan 2,54mm jarak, dua baris antarmuka pin 44PIN untuk mencocokkan antarmuka MIPI standar perusahaan kami untuk image grabbers,dan konektor koaksial RCA untuk menghubungkan modul uji.

3Deskripsi antarmuka deserializer:
