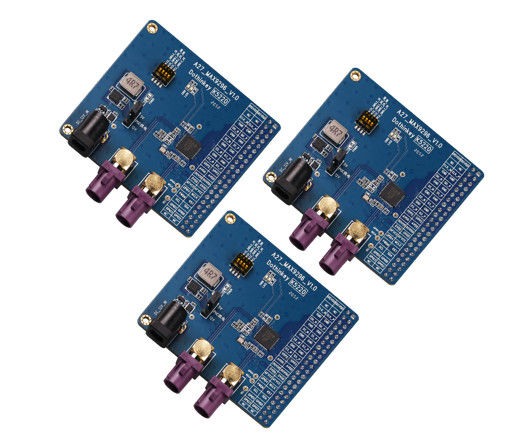

Papan sensor gambar MIPI

(1) Tentang catu daya POC: Papan dekoder ini dapat menggunakan dua mode catu daya dari soket DC atau kotak uji untuk catu daya POC (dipilih oleh J6), di mana ketika catu daya soket DC dipilih,Papan dekoder harus terhubung ke adaptor daya eksternal 12V / 1A secara terpisah, dan kemudian pilih 12V atau 5V sebagai catu daya POC melalui J5; Saat memilih catu daya kotak uji, papan dekoder tidak memerlukan catu daya eksternal yang terpisah,dan dapat dikonfigurasi untuk memasok daya ke POC melalui konfigurasi AP (pada saat ini, tutup lompat J5 gagal), dan untuk kotak uji UC930, rentang catu daya POC dapat diatur dari 4V hingga 18V. Posisi J5 dan J6 ditunjukkan pada gambar berikut,pengaturan default pabrik kami adalah output 5V DC kursi (untuk menghindari membakar modul klien), pengguna harus memilih sumber daya POC yang tepat sesuai dengan kebutuhan pasokan daya aktual dari modul yang diuji sebelum digunakan.Chip MAX9296 pada papan decoder ini perlu eksternal disediakan dengan empat catu daya, dan empat catu daya harus didukung oleh kotak uji, di mana AFVCC dan DVDD harus dipasangkan ke 1,2V di ujung AP, AVDD harus dipasangkan ke 1,8V di ujung AP,DOVDD harus diatur dalam kisaran 1.8-3.3V sesuai kebutuhan, jika ada pengaturan tegangan lain di AP, silakan abaikan.perlu untuk memastikan bahwa pengaturan tegangan saluran ini tidak melebihi kisaran yang ditentukan untuk menghindari kerusakan pada chip MAX9296.

(3) Tentang antarmuka: Papan dekoder ini memiliki antarmuka header pin 44PIN bergaris ganda dengan pitch 2,54 mm untuk docking dengan antarmuka MIPI standar produk kotak uji kami.

(4) Mengenai MAX9296: Menurut informasi resmi, max9296 secara teoritis dapat dipasangkan dengan berbagai seri gmsl1/gmsl2, dan ketika dipasangkan dengan seri gmsl yang berbeda,kelompok parameter register yang berbeda harus dikonfigurasi.

(5) Tentang saklar DIP: Saklar DIP dari papan dekoder adalah saklar DIP empat dalam satu, masing-masing mewakili pengaturan perangkat keras yang independen,setiap pengaturan perangkat keras sesuai dengan fungsi khusus dari inisialisasi on-on operasi pengaturan register, setiap kali hanya satu bit DIP yang diizinkan untuk menelpon ke sisi "ON", dan setelah setiap bit DIP diatur, papan dekoder perlu dihidupkan kembali untuk membuat pengaturan ini berlaku.
