GMsl deserializer MIPI

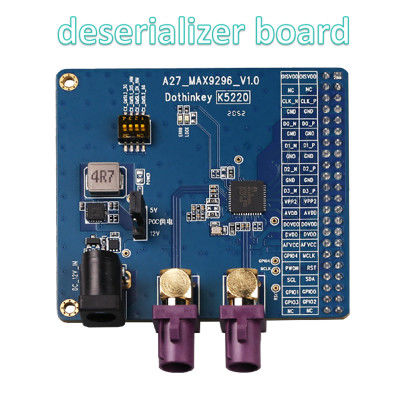

(1) Tentang catu daya POC: Papan dekoder dapat menggunakan dua mode catu daya dari soket DC atau kotak uji untuk catu daya POC (dipilih oleh J6), di mana ketika catu daya soket DC dipilih,papan dekoder perlu menghubungkan adaptor daya 12V / 1A eksternal secara terpisah, dan kemudian pilih 12V atau 5V sebagai catu daya POC melalui J5; Saat memilih catu daya untuk ruang uji,papan dekoder tidak memerlukan catu daya eksternal terpisah dan dapat dikonfigurasi untuk memberi daya POC melalui konfigurasi AP (dalam hal ini tutup lompat J5 gagal), dan untuk ruang uji UC930, rentang pasokan POC dapat diatur dari 4V hingga 18V. Posisi J5 dan J6 ditunjukkan pada gambar di bawah ini,pengaturan default pabrik kami adalah output 5V dari soket DC (supaya tidak membakar modul klien), pengguna harus memilih catu daya POC yang sesuai sesuai dengan kebutuhan catu daya aktual dari modul yang diuji sebelum digunakan.

(2) Tentang catu daya chip papan dekoder: Chip MAX9296 pada papan dekoder ini perlu diatur secara eksternal dengan empat catu daya,dan empat catu daya harus didukung oleh kotak uji, di mana AFVCC dan DVDD harus ditetapkan pada 1,2V di ujung AP, AVDD harus ditetapkan pada 1,8V di ujung AP, DOVDD harus diatur dalam kisaran 1,8-3,3V sesuai kebutuhan,jika ada pengaturan tegangan lain di APSebelum gambar dibuat, harus dipastikan bahwa tegangan saluran ini tidak diatur ke kisaran yang ditentukan untuk menghindari kerusakan pada chip MAX9296.

(3) Tentang antarmuka: Papan dekoder memiliki 2.54mm pitch, dua baris 44PIN pin header untuk docking dengan antarmuka MIPI standar produk kotak uji kami.

(4) Tentang MAX9296: Menurut informasi resmi, MAX9296 secara teoritis dapat dipasangkan dengan berbagai serialiser GMSL1/GMSL2, dan ketika dipasangkan dengan serialiser GMSL yang berbeda,kelompok parameter register yang berbeda harus dikonfigurasi.

(5) Tentang saklar DIP: Saklar DIP dari papan dekoder adalah saklar DIP 4 dalam 1, masing-masing mewakili pengaturan perangkat keras yang independen,setiap pengaturan perangkat keras sesuai dengan fungsi khusus dari pengaturan register initialization power-on, hanya satu bit DIP yang diizinkan untuk diatur ke posisi "ON" pada suatu waktu, dan setelah setiap bit DIP diatur, Papan Dekoder perlu dihidupkan kembali untuk membuat pengaturan ini berlaku.
