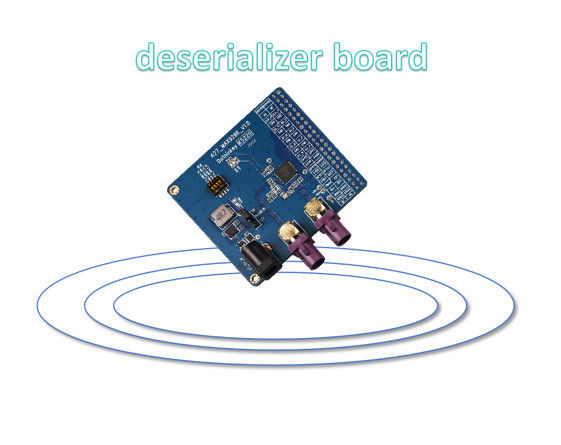

Papan TI MIPI

1. Pilihan Power Supply POC

• Dua Mode (Dipilih oleh J6):

  • Soket DC:

    • Membutuhkan eksternalAdaptor 12V/1A.

    • PenggunaanJ5untuk memilih12V atau 5Vuntuk daya POC (default pabrik:5Vuntuk melindungi modul klien).

  • Sumber Daya Kotak Uji:

    • Tidak ada adaptor eksternal yang diperlukan.

    • Tegangan POC dikonfigurasi melaluiPengaturan AP(J5 cacat).

    • UntukKotak uji UC930, rentang POC:4V18V.

2. MAX9296 Chip Power Supply

• Empat rel daya (harus disediakan oleh kotak uji):

  • AFVCC & DVDD:Tetap pada1.2V(Pengaturan AP).

  • AVDD:Tetap pada1.8V(Pengaturan AP).

  • DOVDD:Dapat disesuaikan (1.8V ∙3.3Vsesuai kebutuhan).

• Peringatan:Pastikan tegangan diatur dengan benarsebelum menyalakanuntuk menghindari kerusakan chip.

3. Antarmuka

• 44-pin dual-row header (2.54mm pitch)untuk kompatibilitas antarmuka MIPI dengan kotak uji.

4. MAX9296 Fleksibilitas Pasangan

• DukunganSerialiser GMSL1/GMSL2tapi membutuhkankonfigurasi register yang berbedauntuk setiap model serialiser.

5. Konfigurasi Saklar DIP

• Saklar DIP 4 dalam 1:Setiap saklar mengontrol fungsi perangkat keras yang unik.

• Peraturan:

  • Hanyasatu saklardapat diatur keDihidupkansatu per satu.

  • Pulihkan daya papan.setelah mengubah pengaturan DIP agar perubahan mulai berlaku.

Rekomendasi Utama:

• MemverifikasiPersyaratan tegangan POCdari modul yang sedang diuji sebelum memilih mode daya.

• Periksa dua kaliMAX9296 pengaturan rel dayadalam konfigurasi AP untuk mencegah kerusakan.

• Ikuti pedoman switch DIP untuk menghindari konflik dalam inisialisasi register.
