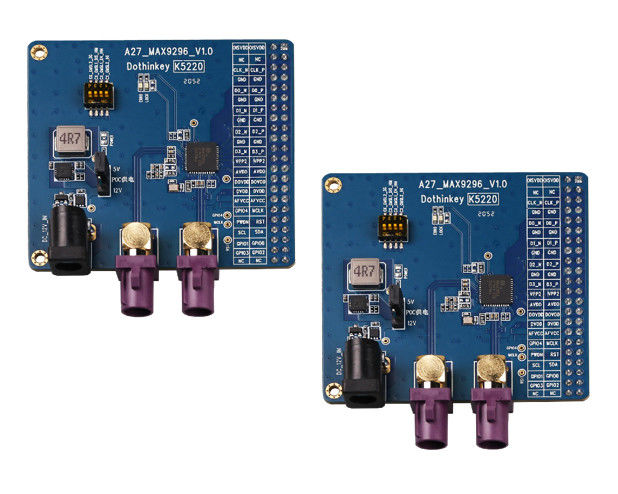

fpd link iii deserializer MIPI

1. POC skema catu daya Dual-mode catu daya (dipilih melalui J6): DC soket catu daya: Adaptor daya eksternal 12V / 1A diperlukan.Pilih output 12V atau 5V melalui jumper J5 (ditempatkan pada 5V secara default di pabrik untuk mencegah modul yang diuji terbakar). Pasokan listrik dari ruang uji: Tidak diperlukan pasokan listrik eksternal, dan pasokan listrik langsung dari kotak uji. Tegangan POC diatur melalui konfigurasi AP (J5 gagal).Kotak uji UC930 mendukung output yang dapat disesuaikan dari 4V hingga 18V.

2. MAX9296 persyaratan catu daya chip Empat catu daya diperlukan dari ruang uji: AFVCC & DVDD: tetap 1.2V (harus dikunci oleh konfigurasi AP).8V (konfigurasi AP terkunci). DOVDD: Mendukung penyesuaian fleksibel 1.8V ∼3.3V. Catatan: Konfirmasi konfigurasi tegangan sebelum menyalakan untuk menghindari kerusakan chip.

3. Deskripsi API Diselenggarakan 2.54mm pitch 44PIN double row pins, kompatibel dengan standar MIPI test box interface.

4. MAX9296 Catatan Kompatibilitas Secara teoritis, GMSL1/GMSL2 banyak serialiser didukung, tetapi kelompok parameter register yang sesuai perlu dikonfigurasi sesuai dengan model yang dipasangkan.

5. Spesifikasi penggunaan saklar DIP 4-posisi independen saklar DIP: Setiap orang sesuai dengan fungsi perangkat keras. Aturan: Hanya satu orang yang diizinkan untuk diatur ON pada suatu waktu. Setelah modifikasi,Anda perlu menyalakannya lagi untuk mengambil efek.
