1.Sistem Power Supply POC

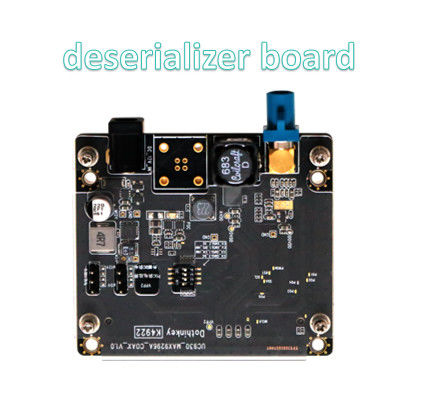

Papan decoder ini menggunakanSumber daya VPP2sebagai mode operasi default. Dalam mode ini, tidak ada adaptor daya eksternal yang diperlukan, karena dapat diisi langsung melalui sistem uji, menyederhanakan proses koneksi perangkat.

Solusi pasokan listrik eksternal opsional:

• Ketika pasokan listrik independen diperlukan, silakan gunakanAdaptor daya DC 12V/1Aterhubung ke soket DC onboard.

• Pilih tegangan keluar melalui tutup jumper onboard:

  • Posisi A:12V DC output

  • Posisi B:Keluar 5V DC

• Catatan: Pastikan sistem dimatikan sebelum beralih mode daya untuk menghindari risiko sirkuit pendek.

2.Spesifikasi Daya Core Chip

Chip decoder MAX9296A membutuhkanempat catu daya independen, yang semuanya harus disediakan oleh kotak uji dan mematuhi secara ketat parameter berikut:

Persyaratan Operasional Kritis:

• Periksa semua tegangan catu daya dengan multimeter sebelum menyalakan.

• Jangan sesuaikan power jumper saat sistem dihidupkan.

• Tegangan melebihi batas dapat menyebabkan kerusakan chip permanen.

3.Spesifikasi Teknis Antarmuka

Dewan mengadopsi solusi koneksi kelas industri:

• Antarmuka Fisik: 44-pin dua baris header pin (2.54mm standar pitch)

• Protokol sinyal: Sepenuhnya sesuai dengan standar MIPI CSI-2

• Perangkat yang Kompatibel: Cocok untuk berbagai produk kotak uji kami

• Desain Perlindungan:

  • Klasifikasi Perlindungan ESD: ±8kV pelepasan kontak

  • Pin berlapis emas memastikan keandalan kontak jangka panjang
