Dothinkey USB3.0 Series MIPI Capture Card DVP HISPI LVDS Dan SPI Frame Grabber

Dothinkey USB3.0 Series Image Grabber Mendukung Beberapa Protokol-MIPI, DVP, HISPI, LVDS, Dan SPI

Kita selamat.

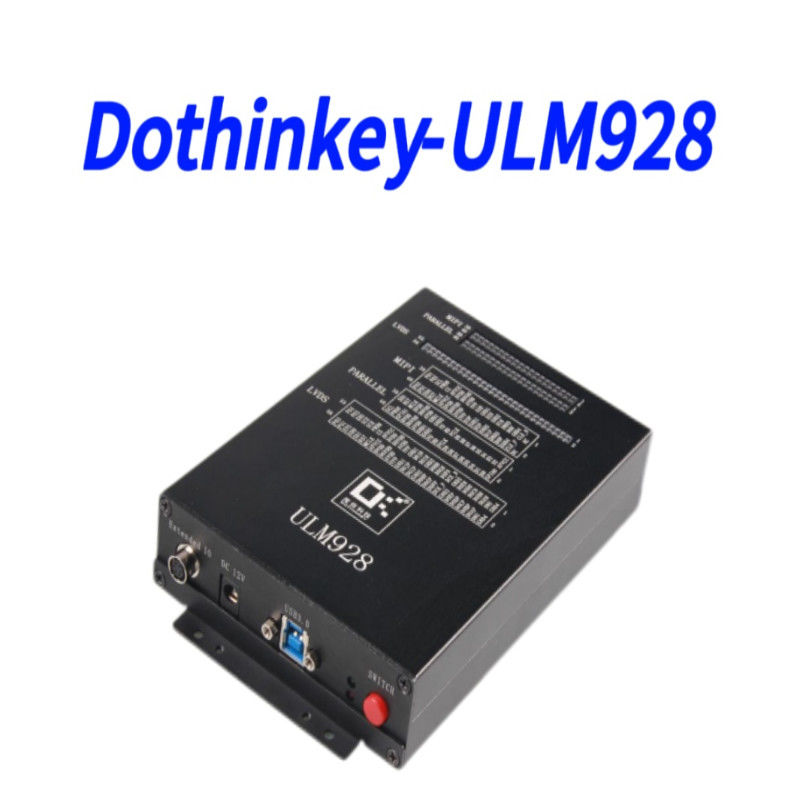

Image grabber ULM928 adalah solusi pengujian serbaguna yang dirancang untuk pengambilan gambar berkinerja tinggi dan evaluasi sensor.termasuk MIPI, DVP, HISPI, LVDS, dan SPI, menjadikannya ideal untuk pengujian kamera seluler, otomotif, dan pengawasan.

Fitur Utama

• Transfer data berkecepatan tinggi:USB 3.0 (5Gbps) memastikan pemrosesan gambar yang cepat.

• Kompatibilitas Multi-Interface:Mendukung MIPI (4-lane @ 1Gbps), LVDS (10-lane @ 600Mbps), dan DVP (200MHz PCLK).

• Pengelolaan daya presisi:Lima saluran daya low-noise yang dapat diprogram (hingga 3,3V/500mA) untuk pasokan sensor.

• Deteksi arus lanjutan:Pengukuran resolusi tinggi (10nA) untuk analisis standby dan arus dinamis.

• Deteksi kesalahan yang komprehensif:Pengujian 45-saluran terbuka/pendek dengan ambang batas adaptif untuk diagnostik yang dapat diandalkan.

Keuntungan

a. Dioptimalkan untuk pencitraan kecepatan tinggi dengan integritas sinyal yang kuat.

b.Pengiriman daya yang fleksibel (2,5V9V) untuk mengakomodasi berbagai persyaratan sensor.

c. Keakuratan pengujian yang ditingkatkan dengan pengaturan tegangan/arus yang dapat dikonfigurasi.

d.Kompatibilitas perangkat yang luas, memastikan validasi modul yang efisien.

Spesifikasi teknis gambar dan transmisi

1)Kompatibilitas SENSOR

a.MCLK rentang jam-6 MHz ~ 99 MHz

b.MCLK akurasi jam-±0.1MHz

c.Sensor IO level range (mengikuti DOVDD) -1.3V ~ 3.3V

d.LVDS bandwidth-≥600Mbps/Lane

e.Jumlah saluran data LVDS-1/2/4/8/10Lane

f.MIPI bandwidth-≥1Gbps/Lane

g.Jumlah saluran data MIPI-1/2/4Lane

frekuensi jam PCLK-200M HZ

i.Support format gambar-RGB565/YUV422RAW8/RAW10/RAW12

j. Mendukung format RGB-RGB565

2) USB3.0 metrik

a.USB3.0 data bandwidth-5Gbps

3)Indikator teknis SENSOR I2C

Tingkat komunikasi I2C-100K/400K/1M
