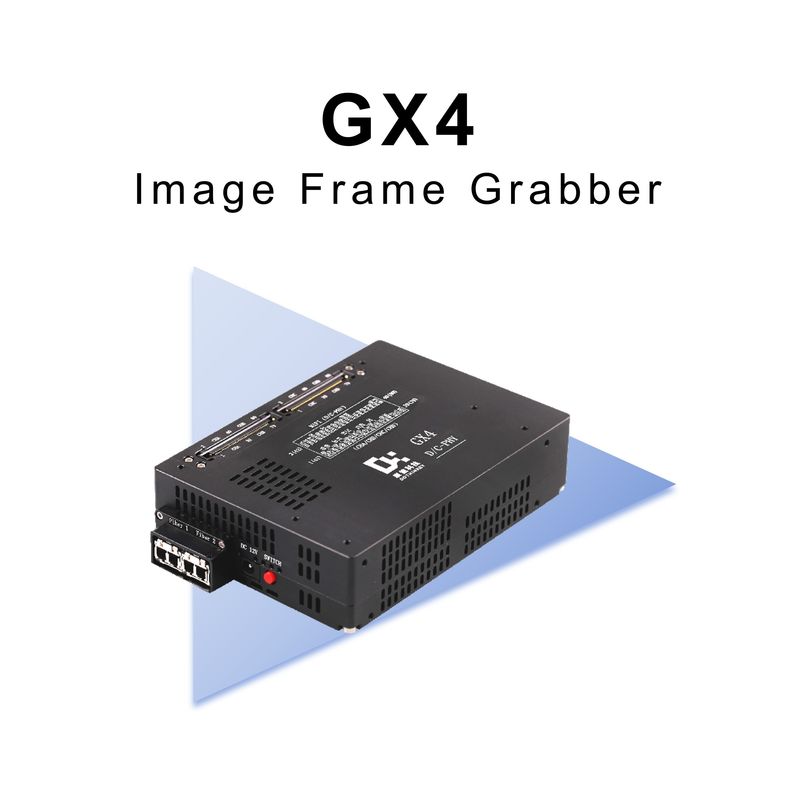

GX4 Dothinkey Frame Grabber 4 Channel D/C-PHY MIPI Frame Grabber

GX4 Image Frame Grabber Pengantar

Dothinkey GX4 Image Frame Grabber menggunakan akuisisi gambar MIPI D/C-PHY 4-saluran dengan keuntungan berikut:

Kompatibilitas tinggi
Mendukung pengujian simultan modul C-PHY dan D-PHY, membuat jalur produksi lebih fleksibel dan menghilangkan kebutuhan untuk sering mengganti Image Frame Grabber.

Pengaturan tegangan dapat ditentukan sesuai dengan ambang LP dari modul yang berbeda, kontrol kartu yang akurat dari kualitas modul.

Kemampuan transmisi data yang kuat
MIPI D-PHY rate hingga 1.9Gbps/Lane, MIPI C-PHY rate hingga 1.5Gsps/Trio, dapat mentransmisikan data gambar pada kecepatan tinggi.

Desain 4-saluran memungkinkan pengambilalihan data gambar ganda secara bersamaan untuk memenuhi kebutuhan pengujian modul multi-kamera.

Efisiensi Pembelian dan Pengolahan yang Tinggi
Dilengkapi dengan DDR4_16Gbit Buffer, dapat secara sementara menyimpan sejumlah besar data gambar untuk mengurangi risiko kehilangan data dan meningkatkan efisiensi akuisisi dan pemrosesan.

Antarmuka konektor berkecepatan tinggi (modul ke model konektor ujung papan FX18-80P-0.8SV) memastikan transmisi data yang stabil dan dapat diandalkan.

Kontrol independen multi-saluran
4 saluran dapat dikendalikan secara independen dan dikombinasikan secara fleksibel untuk memenuhi kebutuhan skenario pengujian yang berbeda.

Mendukung berbagai kombinasi saluran, seperti 4C, 4D, 3D+1C, 3C+1D atau 2D+2C, dll., Beradaptasi dengan konfigurasi saluran dari modul kamera yang berbeda.

Peningkatan Efisiensi Produksi
Mendukung pencahayaan simultan 4 modul, dapat menguji beberapa modul kamera pada saat yang sama, yang secara signifikan meningkatkan efisiensi produksi.

Dilengkapi dengan 7*4 saluran sensor pasokan listrik disesuaikan, yang dapat sepenuhnya memenuhi persyaratan pasokan listrik dari modul dan memastikan stabilitas proses pengujian.
