Name: Perangkat Grabber Frame Optik untuk Mobil MIPI CSI Untuk Solusi DSP
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: CP20
Price: 3,100.00 USD
Availability: InStock

Rumah > Produk > Gambar bingkai gambar >

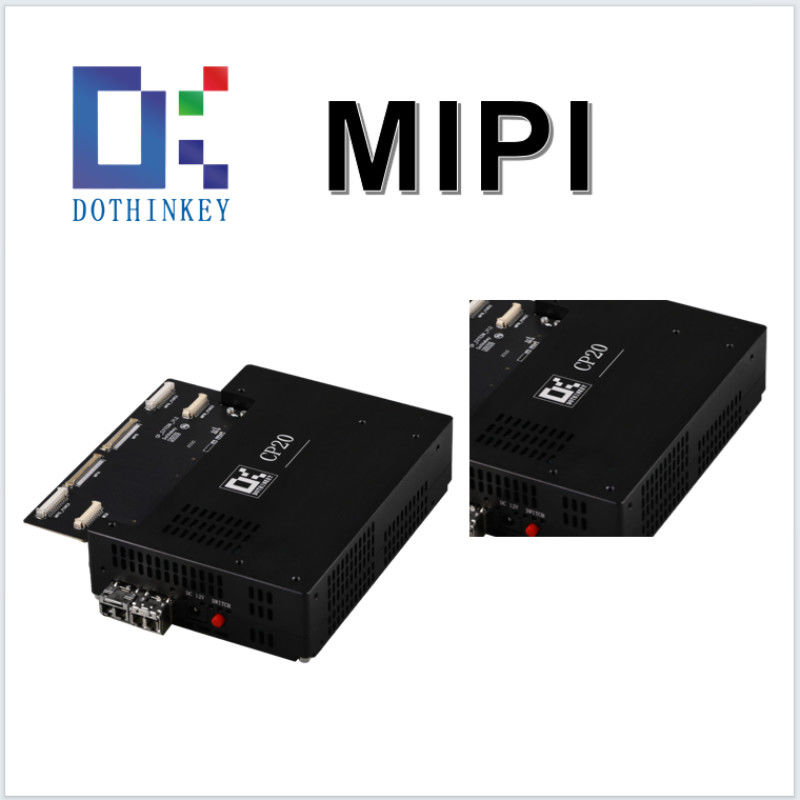

Perangkat Grabber Frame Optik untuk Mobil MIPI CSI Untuk Solusi DSP

Mobil Gambar Frame Grabber

Image Frame Grabber MIPI CSI

CSI Optical Frame Grabber Perangkat

Tempat asal:

Shenzhen, Cina

Nama merek:

Dothinkey

Sertifikasi:

Nomor model:

CP20

Hubungi Kami

Minta Kutipan

Perangkat Grabber Frame Optik untuk Mobil MIPI CSI Untuk Solusi DSP

Rincian produk

Sensor IO:

1.2 -3.3v

Kapasitas penyangga:

DDR4_16GBIT

Saluran Data MIPI:

Trio mipic-phy 1/2/3

Vaux:

Rentang Pengukuran: 1.3 ~ 8.0V, Akurasi: +_50MV

Tegangan Keluar:

24V/DC

Panjang lebar tinggi:

35mm 100mm 140mm

Sumber daya listrik:

DC12V/3A

Perlindungan ESD:

Mesin Model ((MM)>+_200V

Menyoroti:

Mobil Gambar Frame Grabber

Image Frame Grabber MIPI CSI

CSI Optical Frame Grabber Perangkat

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Harga

USD1200-USD5000

Kemasan rincian

Kemasan Karton

Waktu pengiriman

5-8 Hari Kerja

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

Stok tersedia

Produk terkait

Hubungi Kami

86-755-6114-6178

Hubungi Sekarang

Deskripsi Produk

Automotive Image Frame Grabber MIPI CSI Optical Interface untuk Solusi DSP

Fitur:

1. Dual MIPI D/C-PHY Interface
Akuisisi gambar berkecepatan tinggi melalui protokol dual-channel MIPI D-PHY/C-PHY.
2. 2×5 Programmable Power Rails
10 saluran tegangan independen (2,2V yang dapat dikonfigurasi) untuk kompatibilitas multi-sensor.
3. Deteksi arus multi-range
Pengukuran presisi dari mA ke nA dengan margin kesalahan < 1%.
4. 66-Saluran Uji OS
Deteksi kesalahan terbuka/pendek di 66 jalur sinyal.
5. ID Produk yang dapat diprogram
Identifikasi perangkat unik untuk integrasi sistem otomatis.
6. Antarmuka Sinyal Analog
Input tegangan/arus eksternal untuk diagnostik bantu.
7. Pemantauan Tegangan Sensor
Pengukuran rel secara real-time (keakuratan ± 0,5%).
8. Kompensasi Kelvin 4-Wire
Penginderaan tegangan jarak jauh untuk membatalkan efek resistensi jalur.

Skema:

Perangkat Grabber Frame Optik untuk Mobil MIPI CSI Untuk Solusi DSP 0

Dimensi:

Perangkat Grabber Frame Optik untuk Mobil MIPI CSI Untuk Solusi DSP 1

Spesifikasi produk CP20:

Nomor Pin	Nama Pin	Jenis Pin	Fungsi
A14	A_AGND	Kekuatan	Sensor gambar analog GND
A15	A_AVDD2	Kekuatan	Sensor gambar analog GND
A16	A_AVDD2	Kekuatan	Sumber daya analog sensor gambar
A17	A_AVDD2	Kekuatan	Sumber daya analog sensor gambar
A18	A_AVDD2_FB	Input	Sumber daya analog sensor gambar remote kelvin compensation feedback pin
A19	A_DGND	Kekuatan	Sensor gambar analog GND
A20	A_ADC1	Input	Pin pengukuran tegangan referensi sensor gambar
A21	A_ADC2	Input	Pin pengukuran tegangan referensi sensor gambar
A22	A_ADC3	Input	Pin pengukuran tegangan referensi sensor gambar
A23	A_ADC4	Input	Pin pengukuran tegangan referensi sensor gambar
A24	A_DGND	Kekuatan	Sensor gambar analog GND
A25	A_POL	I/O	Sensor gambar digital GND
A26	B_DOVDD	Kekuatan	Sensor gambar 10 Sumber daya.
