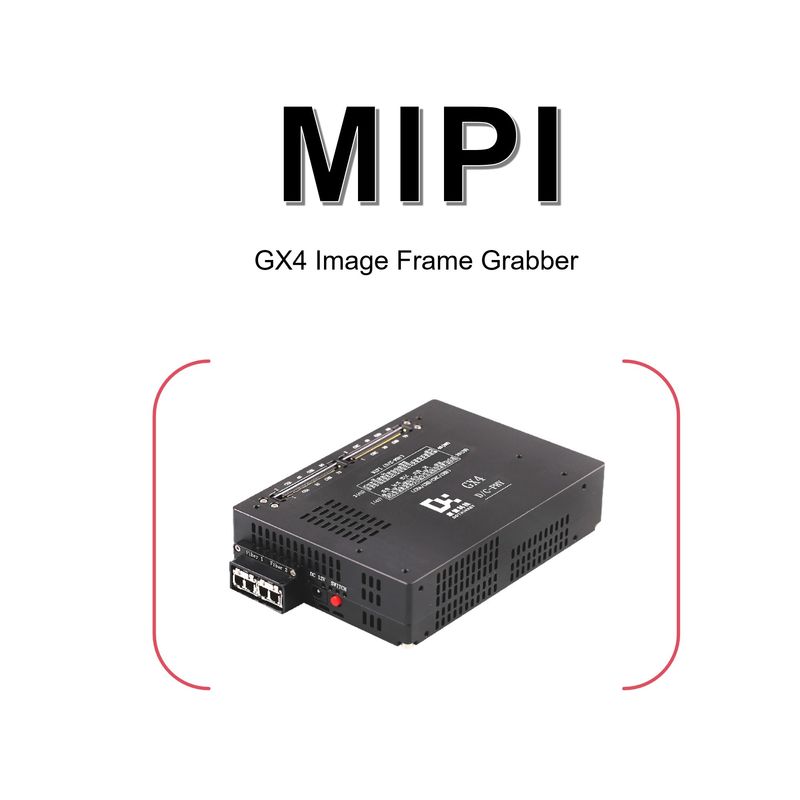

Modul Kamera Ponsel MIPI Frame Grabber Dothinkey GX4

Spesifikasi Listrik

Sumber daya listrik

DC12V/3A

Perlindungan ESD antarmuka eksternal

Model tubuh manusia (HBM) ≥ ± 4000V
Model mesin (MM) ≥ ±200V

Ukuran

Tinggi

35mm ± 0.2mm

Lebar

100mm ± 0.2mm

Panjang

140mm ± 0.2mm

Fitur Sensor Kompatibel

Antarmuka Sensor

MIPI D-PHY CSI;MIPI C-PHY CSI

Tingkat Maksimal MIPI

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

Saluran Data MIPI

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 Lane

MIPI C-PHY 1/2/3 Trio

Karakteristik DPS

Dukungan 28 catu daya diatur

Menyediakan 4X7 sumber daya independen, di mana 4X4 jalan 0,8-3,3V diatur, kapasitas berkendara maksimum 1A; 4X2 jalan 0,8-5V diatur, kapasitas berkendara maksimum 1A, 4X1 jalan 0.8-8V diatur, kapasitas berkendara maksimum 3A.

Fitur OS

Dukungan 4X29 cara tes OS

PC Interface & Buffer

Antarmuka komunikasi PC

Antarmuka serat optik 10G* 2

Kapasitas Buffer

DDR4_16Gbit

Pengukuran tegangan

Pengukuran Tegangan LP

Jangkauan pengukuran:0~1,4V, akurasi:±10mV

Sensor GPIO Pengukuran Tegangan

Jangkauan pengukuran:0~3.3V, akurasi:±20mV

Fitur LC

Mendukung tes LC saluran 4X29

Indikator komunikasi sensor

100 ribu-1M

SPI Frekuensi Komunikasi Maksimal

20MHz

Jam Sensor

6 - 99MHz±0,01MHz

Tingkat IO sensor (mengikuti DOVDD)

1.2 - 3.3V
