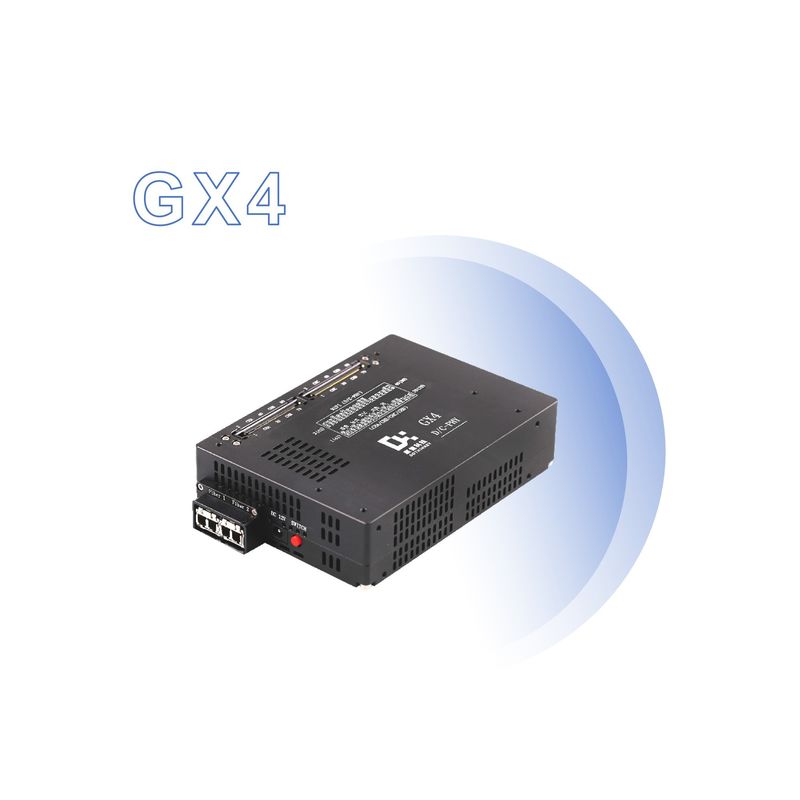

Dothinkey Kamera Fungsi Uji Gambar Frame Grabber 10G Fiber Optic Interface

Kamera Fungsi Uji Gambar Frame Grabber Dothinkey

Dothinkey Image Frame Grabber dapat menguji fungsi berikut dari modul kamera:

1Akuisisi dan transmisi gambar

Uji saluran MIPI:

Dothinkey UC930, MU960Pro dan Image Grabber lainnya mendukung saluran MIPI berkecepatan tinggi, yang dapat menguji transmisi data di bawah jumlah Lane yang berbeda, seperti dukungan tertinggi untuk 4LANE,Bandwidth data hingga 1.5Gbps/LANE atau 1.6Gbps/LANE, dll., untuk memastikan stabilitas dan akurasi modul kamera dalam transmisi data berkecepatan tinggi.

Pengujian modul port paralel:

Mendukung pengujian modul port paralel standar, lebar bit port paralel dapat mendukung hingga 16bit, yang memenuhi persyaratan pengujian modul kamera port paralel tradisional.

Uji modul DVS:

Mendukung uji modul DVS, dan lebar bit dari modul DVS paralel dapat mendukung hingga 16bit,yang dapat digunakan untuk menguji kinerja pengambilan data dan transmisi modul kamera berdasarkan teknologi DVS.

Dukungan format gambar:

Mendukung berbagai format gambar, seperti RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, dll.yang dapat secara komprehensif mengevaluasi kemampuan modul kamera untuk memproses dan menghasilkan format gambar yang berbeda.

2. Sumber daya dan deteksi arus
Multiple power supply dan deteksi:

Misalnya, UC930 Image Frame Grabber memiliki tujuh independent high-precision dan low-noise digital DC Sensor power supply,yang dapat menyediakan catu daya yang akurat untuk bagian yang berbeda dari modul kamera dan mendeteksi arus siaga dari setiap catu daya, seperti AVDD, DOVDD, VPP2, dll, dan beberapa saluran catu daya juga mendukung catu daya dan akuisisi arus modul TOF.

Keakuratan deteksi arus tinggi:

Beberapa Image Frame Grabber dilengkapi dengan teknologi deteksi saat ini pada tingkat instrumen presisi, dengan resolusi minimal 10nA, yang dapat mengukur secara akurat dinamika,arus statis dan standby dari Sensor, membantu untuk mengevaluasi kinerja konsumsi daya dan kemampuan manajemen daya dari modul kamera.

3. Deteksi sirkuit terbuka dan pendek
Tes OS presisi tinggi:

Dilengkapi dengan teknologi deteksi Open/Short dengan presisi tinggi, Image Frame Grabber mendukung hingga deteksi multi-channel open/short circuit,seperti F22Pro Test Box mendukung 292 saluran tes OS, Image Frame Grabber mendukung tes OS 294-saluran, dan Image Frame Grabber mendukung hingga 33-saluran deteksi sirkuit terbuka/pendek,dan dapat secara akurat menentukan masalah sirkuit terbuka / pendek dalam koneksi perangkat keras melalui pengaturan fleksibel dari tegangan uji OS dan arus uji. Melalui pengaturan tegangan uji OS fleksibel dan pengaturan uji arus,dapat secara akurat menentukan masalah sirkuit terbuka dan pendek dalam koneksi perangkat keras dan memastikan kualitas koneksi sirkuit modul kamera.

4Tes Fungsi Khusus
Dukungan Modul TOF:

Ini mendukung catu daya dan akuisisi arus dari modul TOF, seperti MU960Pro, UC930 dan Image Frame Grabber lainnya, yang dapat memenuhi persyaratan pengujian modul kamera TOF dalam jarak,Pemodelan 3D dan aplikasi lainnya.

Tes resistensi kecil:

F22Pro dan GQ4A Image Frame Grabber mendukung pengukuran resistensi kecil, yang cocok untuk pengujian resistensi bracket modul,dan dapat mendeteksi kualitas pengelasan dan resistensi kontak dari bracket modul, untuk memastikan keandalan koneksi listrik modul.

Komunikasi Bus I3C:

Beberapa Image Frame Grabber mendukung mode komunikasi I3C SDR, seperti F22Pro, GQ4A, dll, yang mendukung komunikasi kecepatan tinggi antara modul kamera dan host,dan memenuhi kebutuhan masa depan modul kamera untuk kecepatan transmisi data yang lebih tinggi dan protokol komunikasi yang lebih efisien.

Pengaturan tegangan ambang LP:

Ini mendukung Penyesuaian Tegangan Ambang LP, yang dapat disesuaikan sesuai dengan Penyesuaian Tegangan Ambang LP dari modul yang berbeda untuk mencegat modul dengan Tegangan LP yang tidak memenuhi syarat,mengontrol kualitas modul dengan tepat, dan memastikan stabilitas dan keandalan modul dalam mode konsumsi daya rendah.
