Multiple Power Supply Image Frame Grabber DC12V 3A DDR4_16Gbit Kapasitas Buffer

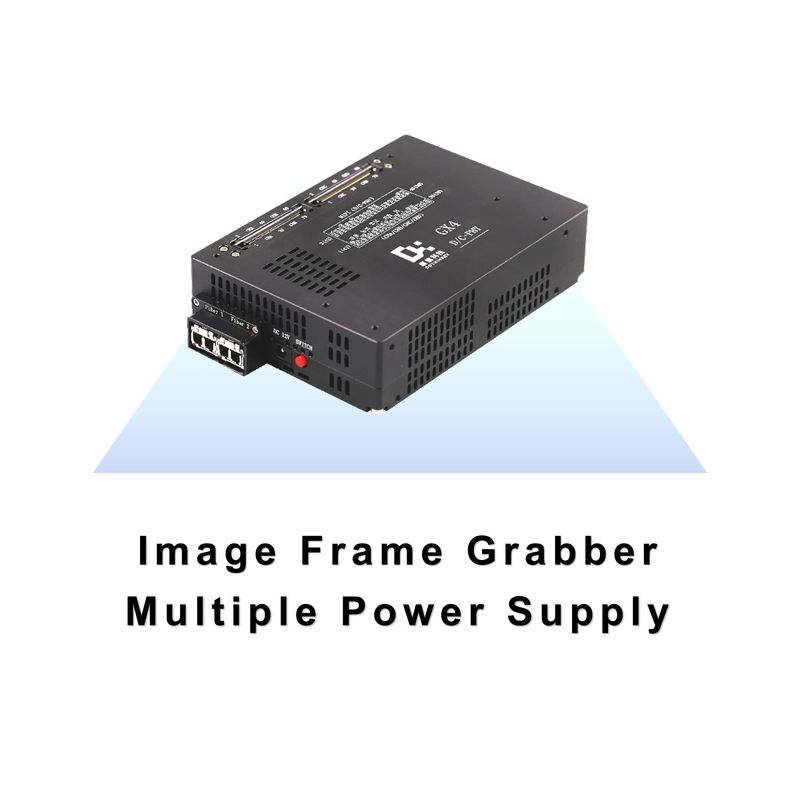

Multiple Power Supply Image Frame Grabber

Berikut adalah arti dari parameter terkait saluran MIPI ini di GX4 Image Frame Grabber:

Nilai Saluran MIPI
4C: Menunjukkan bahwa ada 4 saluran C-PHY.
4D: Menunjukkan bahwa ada 4 saluran D-PHY.
3D+1C: Menunjukkan bahwa ada 3 saluran D-PHY dan 1 saluran C-PHY.
3C+1D: Menunjukkan bahwa ada 3 saluran C-PHY dan 1 saluran D-PHY.
2D+2C: Menunjukkan bahwa ada 2 saluran D-PHY dan 2 saluran C-PHY.

MIPI D-PHY 1/2/4 Lane

D-PHY:

Standar antarmuka lapisan fisik yang biasa digunakan untuk transfer data berkecepatan tinggi antara prosesor aplikasi seluler dan peripheral seperti kamera dan layar.

Lane:

Dalam D-PHY, data ditransmisikan melalui jalur, masing-masing jalur terdiri dari sepasang jalur sinyal diferensial. 1/2/4 Lane berarti bahwa 1, 2 atau 4 jalur didukung untuk transmisi data masing-masing.

MIPI C-PHY 1/2/3 Trio

C-PHY:

Standar antarmuka lapisan fisik baru yang diperkenalkan oleh MIPI Alliance, dengan efisiensi transmisi data dan bandwidth yang lebih tinggi dibandingkan dengan D-PHY.

Trio:

Dalam C-PHY, data ditransmisikan melalui sekelompok tiga jalur sinyal (yaitu, Trio) alih-alih menggunakan pasangan diferensial seperti dalam D-PHY. 1/2/3 Trio berarti mendukung transmisi data lebih dari 1, 2,atau 3 Trios, masing-masing
