1. Aplikasi

Untuk tes kamera C-PHY berkecepatan tinggi. Debugging, verifikasi, dan pengujian C-PHY berkecepatan tinggi.

1) Kecepatan transmisi

Tingkat transmisi maksimum 750MB/s
C-PHY 3,5GSps/Trio
D-PHY 2,5Gbps/Lane
Transmisi USB3.1

2.Panduan Desain

1) Pedoman GND Connection
Sensor gambar seri UQ200 menyediakan dua jenis GND (AGND dan DGND).

2) Konfigurasi I2C Pull-Up Resistor
Pin I2C memiliki resistor tarik-up internal yang dapat diprogram (opsi 4,7KΩ, 1,5KΩ, dan 560Ω, default 1,5KΩ) yang ditarik ke DOVDD. Pengguna dapat mengkonfigurasi resistor melalui fungsi perangkat lunak sesuai kebutuhan.

3) Konfigurasi Fungsi GPIO
Pin GPIO mendukung konfigurasi fungsional yang fleksibel, dengan resistor tarik-up internal 4,7KΩ ke DOVDD. Pengguna dapat menentukan fungsionalitas mereka melalui perangkat lunak berdasarkan persyaratan aplikasi.

4) Sistem-Level GND Keamanan
Pin ini didedikasikan untuk catu daya periferal (GND tingkat sistem) dan tidak boleh terhubung langsung ke GND sensor. Melakukan hal ini dapat mengganggu fungsi pengujian Open/Short (OS).

5) Penanganan Pin yang Dilarang
Pin ini diperuntukkan untuk penggunaan internal dan memiliki koneksi internal khusus.

3Diagram distribusi antarmuka eksternal

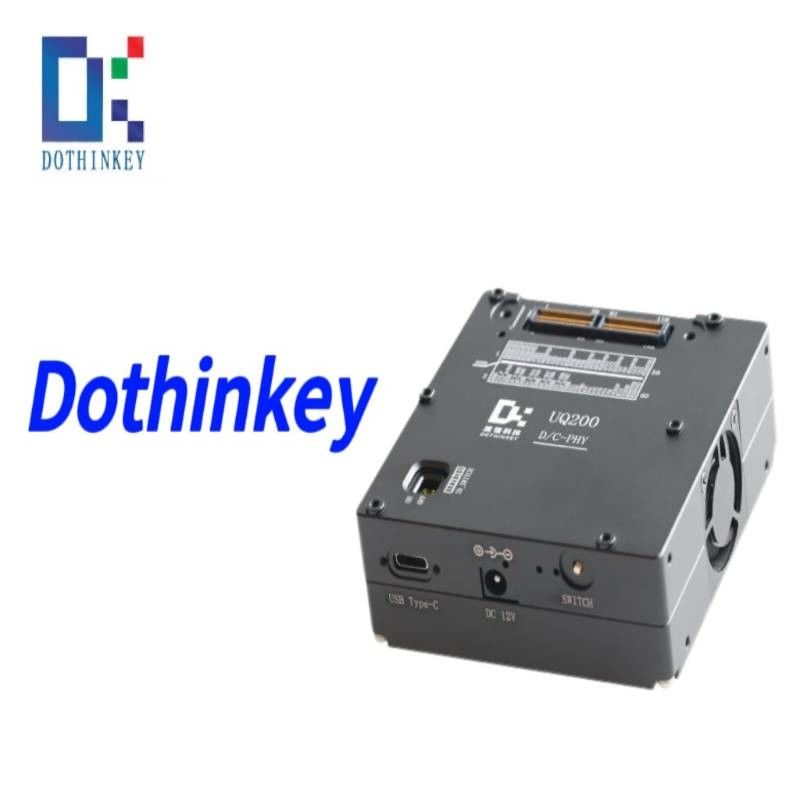

4.UQ200 Pemandangan utama
