Industri Grade USB Frame Grabber MIPI Capture Card D PHY Dan 8X39 OS Dukungan

USB MIPI Frame Grabber Industri Kelas D PHY dan 8X39 OS Dukungan

Fitur:

1. Dual MIPI D/C-PHY Imaging Interface
Akuisisi gambar dual-channel sesuai dengan protokol MIPI D-PHY 1.2 dan C-PHY 1.1, mendukung kecepatan data hingga 6 Gbps per jalur untuk sensor resolusi tinggi.
2. 2×5 Power Rails yang dapat dikonfigurasi
10 output yang dapat diprogram independen (0,8V ∼3,3V, akurasi ± 1%), memungkinkan optimasi daya multi-sensor secara bersamaan (misalnya, inti 2,2V + 1,8V I/O).
3. Multi-Range Current Sensing
Pengukuran presisi dari 100 mA hingga 10 nA (0,5% akurasi FS) dengan auto-rangeing untuk analisis daya dinamis.
4. 66-Channel OS Test Matrix
Deteksi terbuka/pendek di 66 jalur sinyal (resistensi kontak < 1 Ω) melalui pemutaran beban yang dapat diprogram.
5. Pemrograman ID Produk Dinamis
EEPROM on-board mendukung konfigurasi pengidentifikasi unik 128 bit untuk pelacakan IoT/Industri 4.0.
6. Antarmuka Pengukuran Analog
ADC 16-bit dengan rentang input ±10V untuk pemantauan tegangan/arus eksternal (misalnya, suhu, kebisingan lingkungan).
7. Real-Time Rail Pemantauan
Umpan balik tegangan terus menerus (50 kHz pengambilan sampel, akurasi ± 0,5%) dengan peringatan tegangan tinggi/rendah.
8. 4-Wire Kelvin Power Delivery
Kompensasi penginderaan jarak jauh untuk penurunan tegangan <10 mV di kabel 2 meter (konfigurasi 4 kabel).

Skema:

Deskripsi konektor daya:

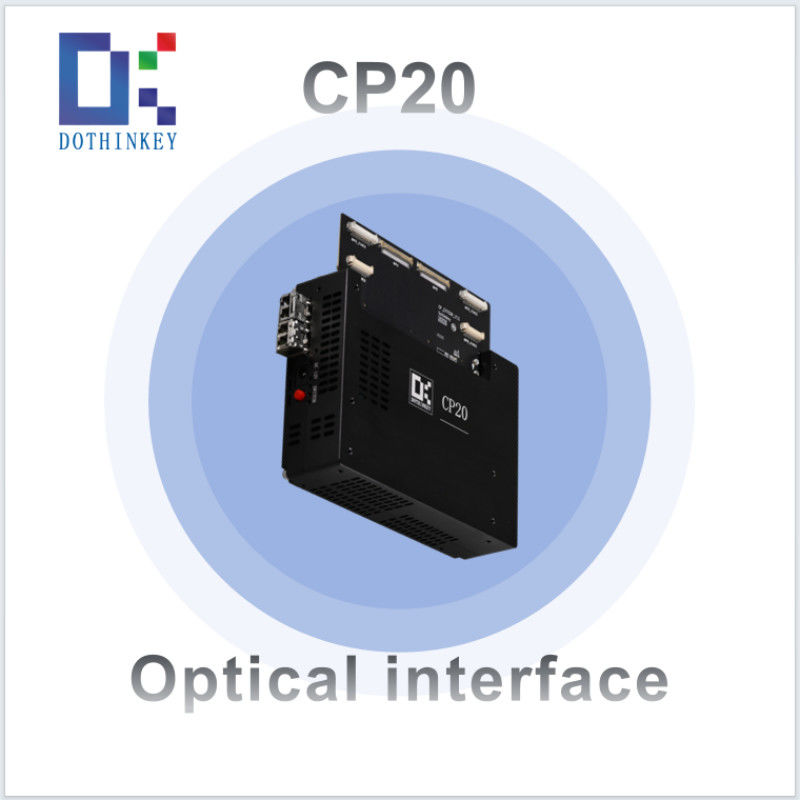

Spesifikasi produk CP20:
