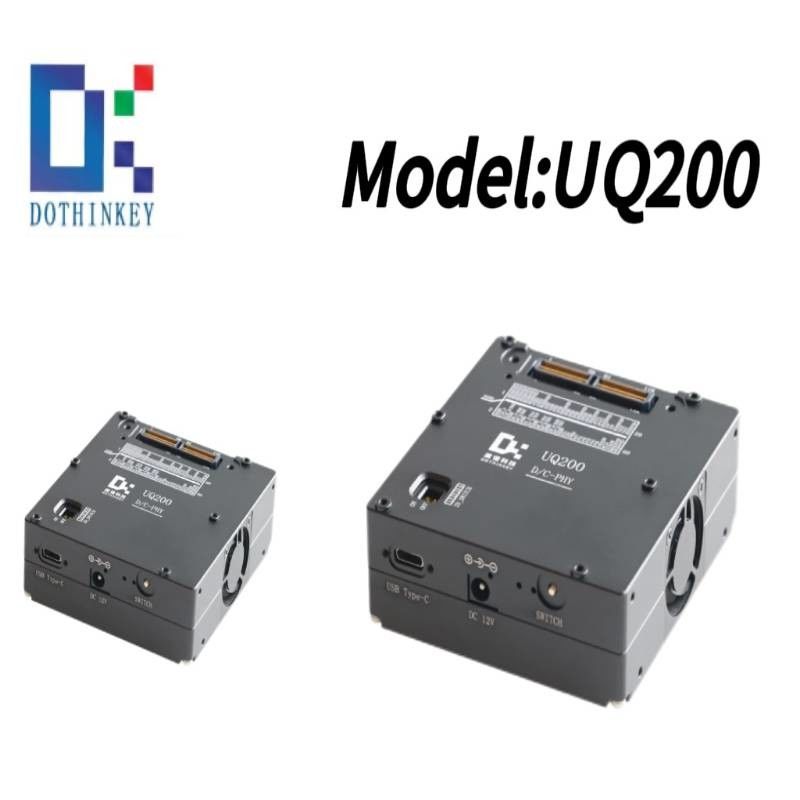

UQ200 Dothinkey Untuk Kamera Telepon Seluler Kartu Penangkapan MIPI Berkecepatan Tinggi

UQ200 Aplikasi Untuk Kamera Ponsel, MIPIC-PHY Berkecepatan Tinggi.

1Spesifikasi koneksi tanah
Sensor pencitraan UQ200 menggabungkan domain darat ganda (AGND dan DGND).

2Konfigurasi antarmuka.I2C
Resistor pull-up terintegrasi yang dapat diprogram (dipilih 560Ω, 1.5kΩ, atau 4.7kΩ; standar pabrik 1.5kΩ) disediakan pada jalur I2C, dirujuk ke DOVDD.Resistensi tarik-up dapat diatur secara dinamis melalui kontrol firmware.

3.GPIO Programmable Interface
Dengan fitur fungsionalitas yang dapat dikonfigurasi oleh perangkat lunak, setiap GPIO menggabungkan pull-up 4,7kΩ ke DOVDD. Pin ini mendukung kustomisasi khusus aplikasi melalui pengaturan I/O yang dapat diprogram.

4Pertimbangan dasar sistem
Didirikan secara eksklusif untuk distribusi daya periferal (domain sistem ground), terminal ini harus tetap terisolasi dari jaringan sensor ground untuk mempertahankan kemampuan uji Open/Short yang tepat.

5.Reserved Pin Manajemen
Pin ini diperuntukkan untuk penggunaan sistem internal, pin ini menggabungkan routing internal yang dimiliki.

6Diagram deskripsi antarmuka modul produk
